ГОТОВЫЕ КОМПЛЕКТЫ И УНИВЕРСАЛЬНЫЕ НАБОРЫ ПОТОЛКОВ DIY
-
Комплект для с/у
и лоджий 2х2м -
Комплект для
ванной комнаты
1,7х1,7 м -
Комплект для
туалетной
комнаты
1,35х0,9 м
КОМПЛЕКТ РЕЕЧНОГО ПОТОЛКА ДЛЯ САНУЗЛОВ И ЛОДЖИЙ 2Х2 М DIY
Реечный потолок состоит из декоративных панелей в виде длинных и относительно узких модулей — реек. Необходимые детали конструкции упакованы в комплект для облицовки потолка в санузлах и на лоджиях, размер которых не превышает 2х2 м.
Упаковка
Клиент комфортно транспортирует покупку самостоятельно благодаря встроенной ручке, малому весу в 7,8 кг и габаритам 2073х215х105 мм. В каждой упаковке для удобства покупателя вложена инструкция по сборке реечного потолка.

Комплектация
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Рейка S150 | 2000×150 | 14 |
Несущая направляющая S 01 | 2050 | 2 |
П-профиль | 2000 | 4 |
Дополнительные элементы (докупаются отдельно)
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Подвес | регулируемая высота | 4 |
ЭЛЕМЕНТЫ КОМПЛЕКТА РЕЕЧНОГО ПОТОЛКА
Рейка S150
Декоративная панель из алюминия шириной 150.

Несущая направляющая S01
Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

П-профиль
Специальный алюминиевый элемент для обрамления реечного потолка по периметру помещения. Фиксирует декоративные панели на одном уровне без перепада высоты потолка, так как расстояние между завальцованными кромками (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) равно высоте вставляемой рейки. Это маскирует обрезной край последней декоративной панели.

Подвес
Крепеж регулируемой высоты для подвешивания несущей направляющей к черновому потолку. Необходим в случае невозможности крепления несущей направляющей непосредственно к черновому потолку, поэтому не включается в состав комплекта.

КОНСТРУКЦИЯ РЕЕЧНОГО ПОТОЛКА

Несущая направляющая S01
Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Особенности
У декоративных панелей боковины специальной изогнутой формы в сечении, напоминающие букву S, поэтому такие потолки называются реечными французского S-дизайна.

Декоративные панели фиксируются враспор между гребками несущей направляющей, формируя сплошной бесщелевой потолок в разнообразных комбинациях чередования панелей шириной 25, 100 и 150 мм.

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.
Влагостойкость
Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.
Пожаробезопасность
В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ (конструкция не поддерживает горение, не деформируется при пожаре). Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для детских учреждений и общественных помещений. В случае ламинации сертифицированы по классу КМ1.
Экологичность
В противовес потолкам из ПВХ, металлические потолки в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.
Долговечность
Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.
Удобство монтажа
Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.
Готовый комплект
Комплект рассчитан на площадь типового помещения, а его упаковка содержит сразу все необходимые элементы конструкции в требуемом количестве. Подвес не включается в комплект, чтобы покупатель не переплачивал за него, если не требуется отступать от чернового потолка на значительное расстояние (10 см и более). Крепежные элементы приобретаются отдельно в зависимости от типа материала чернового потолка.
Монтаж без подкроя
Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.
Лучший выбор без компромиссов
Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.
Надежность
Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.
Ощутимая экономия
В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.

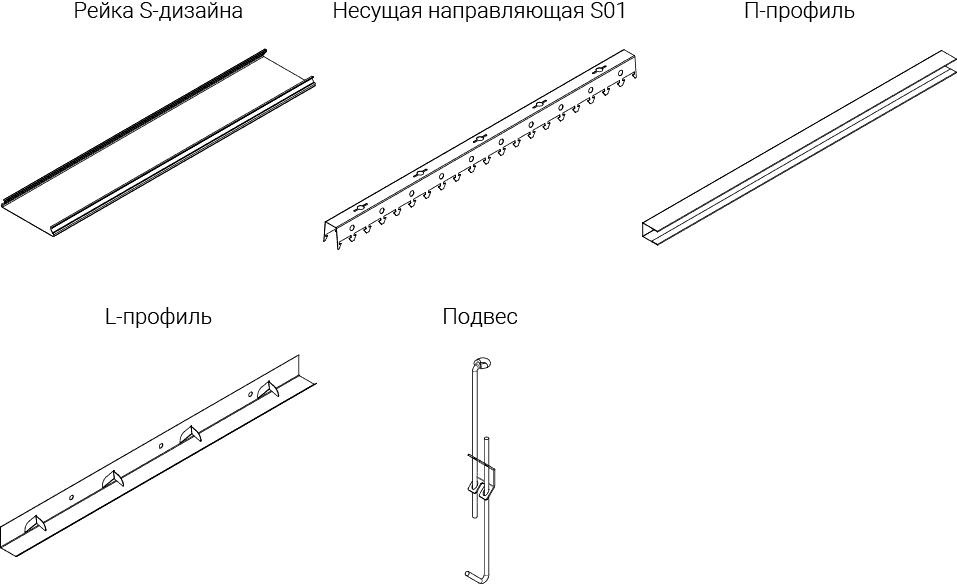

Элементы системы реечного потолка DIY
Стандартный монтаж реечного потолка DIY
Инструкция по сборке. Шаг 1: Разметка потолка
Отмечаем по периметру на нужном уровне место крепления П-профиля. Отмечаем на потолке точки крепления несущей направляющей. Расстояние между точками крепления (подвесами), не должно превышать 1,2 м.
Шаг 2. Крепление П-профиля
П-профиль крепится по периметру к стене на саморезы на уровне планируемого потолка.
Шаг 3. Выбор крепления
В зависимости от расстояния от чернового потолка до подвесного выбирается один из двух вариантов крепления несущей направляющей к потолку.
Шаг 4. Установки несущих направляющих
Несущие направляющие должны быть установлены строго параллельно друг другу. По горизонтали они выравниваются с помощью уровня и регулировочных пружин (в случае если применяется подвес с пружинами).
Шаг 5. Примыкание несущей направляющей к П-профилю
В местах стыковки П-профилей углы нижней полки П-профиля поджать пассатижами через мягкую прокладку, 1,5 см от края. В местах стыковки П-профиля с несущей направляющей верхнюю полку подрезать и отогнуть в
Шаг 6. Установка реек
Потолочная рейка крепится к несущей направляющей путем защелкивания ее в паз несущей направляющей.
Шаг 7. Порядок установки реек
Монтаж потолочной рейки начинается с одного края. Потолочная рейка заводится по диагонали в два торцевых П-профиля, выравнивается и защелкивается легким нажатием в посадочное место несущей направляющей.
Шаг 8. Расчет установки 2 последних реек
При монтаже последних двух потолочных реек, перед тем как их установить, необходимо замерить расстояние от стены до крайней установленной потолочной рейки. В случае, если это расстояние некратно ширине потолочной
Шаг 9. Подрезка рейки
Произвести разметку линии гиба и линии резки по всей длине потолочной рейки. Расстояние от линии гиба до линии резки 14 мм. После того как вы все отметили, по линии гибки проводим ножом, но не отрезаем. Затем сильно проводим нескольк
Шаг 10. Удаление отреза рейки
Чтобы избежать коробления потолочной рейки, нужно разрезать ножницами на куски 30 см ту ее часть, которая будет отрезана, и, поочередно отгибая куски вверх-вниз, отламывать их.
Шаг 11. Подгиб борта обрезной рейки
Подрезанный край потолочной рейки подгибаем внутрь по заранее отмеченной линии гибки. Это необходимо для того чтобы зафиксировать подрезанную рейку в П-профиле.

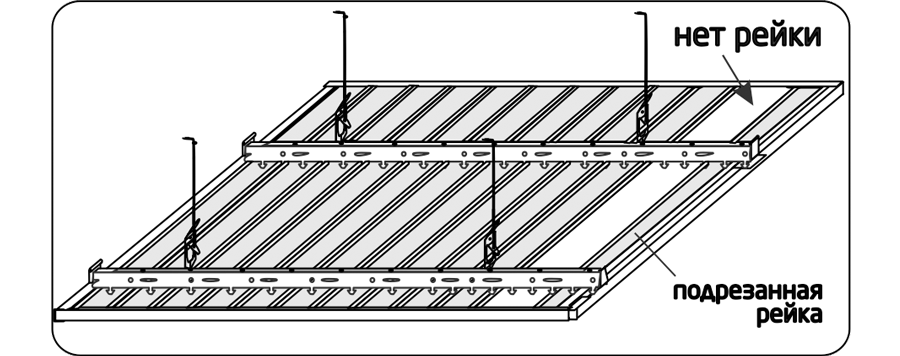

Шаг 12. Установка рейки с подрезом
Подрезанная потолочная рейка устанавливается подрезанной стороной к стене.
Шаг 13. Установка последней целой рейки
В последнюю очередь устанавливается завершающая, потолочная рейка. Перед установкой потолочная рейка подрезается с торца на 14 мм (на глубину торцевого профиля). Далее один край потолочной рейки до упора заводится
Шаг 14. Врезка светильников
На потолочной рейке очерчивается окружность, в центре которой делается отверстие. После этого ножницами от центра к краям вырезаются сектора. Далее каждый сектор отгибается и отламывается.

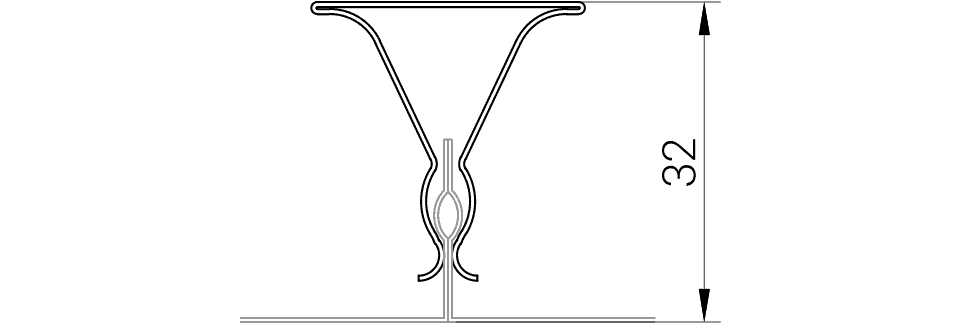

Размеры элементов системы реечного потолка DIY
КОМПЛЕКТ РЕЕЧНОГО ПОТОЛКА ДЛЯ ВАННОЙ КОМНАТЫ 1,7Х1,7 М DIY
Реечный потолок состоит из декоративных панелей в виде длинных и относительно узких модулей — реек. Необходимые детали конструкции упакованы в комплект для облицовки потолка типовых ванных комнат, размер которых не превышает 1,7х1,7 м.
Упаковка
Клиент комфортно транспортирует покупку самостоятельно благодаря встроенной ручке, малому весу в 6,7 кг и габаритам 1750х215х100 мм. В каждой упаковке для удобства покупателя вложена инструкция по сборке реечного потолка.

Комплектация (Рейка S150)
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Рейка S150 | 1700×150 | 12 |
Несущая направляющая S 01 | 1730 | 2 |
П-профиль | 1700 | 4 |
Дополнительные элементы (докупаются отдельно)
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Подвес | регулируемая высота | 4 |
Комплектация (рейка S100 + вставка S25)
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Рейка S100 | 1700×100 | 14 |
Вставка S25 | 1700×25 | 13 |
Несущая направляющая S 01 | 1730 | 2 |
П-профиль | 1700 | 4 |
ЭЛЕМЕНТЫ КОМПЛЕКТА РЕЕЧНОГО ПОТОЛКА
Рейка S100 / S150
Декоративная панель из алюминия шириной 100 или 150 м.

Несущая направляющая S01
Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

П-профиль
Специальный алюминиевый элемент для обрамления реечного потолка по периметру помещения. Фиксирует декоративные панели на одном уровне без перепада высоты потолка, так как расстояние между завальцованными кромками (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) равно высоте вставляемой рейки. Это маскирует обрезной край последней декоративной панели.

Подвес
Крепеж регулируемой высоты для подвешивания несущей направляющей к черновому потолку. Необходим в случае невозможности крепления несущей направляющей непосредственно к черновому потолку, поэтому не включается в состав комплекта.

КОНСТРУКЦИЯ РЕЕЧНОГО ПОТОЛКА

Вставка S25
У декоративных панелей боковины специальной изогнутой формы в сечении, напоминающие букву S, поэтому такие потолки называются реечными французского S-дизайна.

Особенности
У декоративных панелей боковины специальной изогнутой формы в сечении, напоминающие букву S, поэтому такие потолки называются реечными французского S-дизайна.

Декоративные панели фиксируются враспор между гребками несущей направляющей, формируя сплошной бесщелевой потолок в разнообразных комбинациях чередования панелей шириной 25, 100 и 150 мм.

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.
Влагостойкость
Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.
Пожаробезопасность
В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ (конструкция не поддерживает горение, не деформируется при пожаре). Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для детских учреждений и общественных помещений. В случае ламинации сертифицированы по классу КМ1.
Экологичность
В противовес потолкам из ПВХ, металлические потолки в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.
Долговечность
Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.
Удобство монтажа
Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.
Готовый комплект
Комплект рассчитан на площадь типового помещения, а его упаковка содержит сразу все необходимые элементы конструкции в требуемом количестве. Подвес не включается в комплект, чтобы покупатель не переплачивал за него, если не требуется отступать от чернового потолка на значительное расстояние (10 см и более). Крепежные элементы приобретаются отдельно в зависимости от типа материала чернового потолка.
Монтаж без подкроя
Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.
Лучший выбор без компромиссов
Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.
Надежность
Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.
Ощутимая экономия
В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.
Элементы системы реечного потолка DIY
Стандартный монтаж реечного потолка DIY
Инструкция по сборке. Шаг 1: Разметка потолка
Отмечаем по периметру на нужном уровне место крепления П-профиля. Отмечаем на потолке точки крепления несущей направляющей. Расстояние между точками крепления (подвесами), не должно превышать 1,2 м.
Шаг 2. Крепление П-профиля
П-профиль крепится по периметру к стене на саморезы на уровне планируемого потолка.
Шаг 3. Выбор крепления
В зависимости от расстояния от чернового потолка до подвесного выбирается один из двух вариантов крепления несущей направляющей к потолку.
Шаг 4. Установки несущих направляющих
Несущие направляющие должны быть установлены строго параллельно друг другу. По горизонтали они выравниваются с помощью уровня и регулировочных пружин (в случае если применяется подвес с пружинами).
Шаг 5. Примыкание несущей направляющей к П-профилю
В местах стыковки П-профилей углы нижней полки П-профиля поджать пассатижами через мягкую прокладку, 1,5 см от края. В местах стыковки П-профиля с несущей направляющей верхнюю полку подрезать и отогнуть в
Шаг 6. Установка реек
Потолочная рейка крепится к несущей направляющей путем защелкивания ее в паз несущей направляющей.
Шаг 7. Порядок установки реек
Монтаж потолочной рейки начинается с одного края. Потолочная рейка заводится по диагонали в два торцевых П-профиля, выравнивается и защелкивается легким нажатием в посадочное место несущей направляющей.
Шаг 8. Расчет установки 2 последних реек
При монтаже последних двух потолочных реек, перед тем как их установить, необходимо замерить расстояние от стены до крайней установленной потолочной рейки. В случае, если это расстояние некратно ширине потолочной
Шаг 9. Подрезка рейки
Произвести разметку линии гиба и линии резки по всей длине потолочной рейки. Расстояние от линии гиба до линии резки 14 мм. После того как вы все отметили, по линии гибки проводим ножом, но не отрезаем. Затем сильно проводим нескольк
Шаг 10. Удаление отреза рейки
Чтобы избежать коробления потолочной рейки, нужно разрезать ножницами на куски 30 см ту ее часть, которая будет отрезана, и, поочередно отгибая куски вверх-вниз, отламывать их.
Шаг 11. Подгиб борта обрезной рейки
Подрезанный край потолочной рейки подгибаем внутрь по заранее отмеченной линии гибки. Это необходимо для того чтобы зафиксировать подрезанную рейку в П-профиле.
Шаг 12. Установка рейки с подрезом
Подрезанная потолочная рейка устанавливается подрезанной стороной к стене.
Шаг 13. Установка последней целой рейки
В последнюю очередь устанавливается завершающая, потолочная рейка. Перед установкой потолочная рейка подрезается с торца на 14 мм (на глубину торцевого профиля). Далее один край потолочной рейки до упора заводится
Шаг 14. Врезка светильников
На потолочной рейке очерчивается окружность, в центре которой делается отверстие. После этого ножницами от центра к краям вырезаются сектора. Далее каждый сектор отгибается и отламывается.
Размеры элементов системы реечного потолка DIY
КОМПЛЕКТ РЕЕЧНОГО ПОТОЛКА ДЛЯ ТУАЛЕТОЙ КОМНАТЫ 1,35Х0,9 М DIY
Реечный потолок состоит из декоративных панелей в виде длинных и относительно узких модулей — реек. Необходимые детали конструкции упакованы в комплект для облицовки потолка типовых туалетных комнат, размер которых не превышает 1,35х0,9 м.
Упаковка
Клиент комфортно транспортирует покупку самостоятельно благодаря встроенной ручке, малому весу в 3,4 кг и габаритам 1380х150х100 мм. В каждой упаковке для удобства покупателя вложена инструкция по сборке реечного потолка.

Комплектация
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Рейка S100 | 1350×100 | 9 |
Несущая направляющая S 01 | 930 | 2 |
П-профиль | 1350 / 900 | 2 / 2 |
Дополнительные элементы (докупаются отдельно)
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Подвес | регулируемая высота | 4 |
ЭЛЕМЕНТЫ КОМПЛЕКТА РЕЕЧНОГО ПОТОЛКА
Рейка S100
Декоративная панель из алюминия шириной 100.

Несущая направляющая S01
Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

П-профиль
Специальный алюминиевый элемент для обрамления реечного потолка по периметру помещения. Фиксирует декоративные панели на одном уровне без перепада высоты потолка, так как расстояние между завальцованными кромками (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) равно высоте вставляемой рейки. Это маскирует обрезной край последней декоративной панели.

Подвес
Крепеж регулируемой высоты для подвешивания несущей направляющей к черновому потолку. Необходим в случае невозможности крепления несущей направляющей непосредственно к черновому потолку, поэтому не включается в состав комплекта.

КОНСТРУКЦИЯ РЕЕЧНОГО ПОТОЛКА

Несущая направляющая S01
Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Особенности
У декоративных панелей боковины специальной изогнутой формы в сечении, напоминающие букву S, поэтому такие потолки называются реечными французского S-дизайна.

Декоративные панели фиксируются враспор между гребками несущей направляющей, формируя сплошной бесщелевой потолок в разнообразных комбинациях чередования панелей шириной 25, 100 и 150 мм.

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.
Влагостойкость
Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.
Пожаробезопасность
В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ (конструкция не поддерживает горение, не деформируется при пожаре). Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для детских учреждений и общественных помещений. В случае ламинации сертифицированы по классу КМ1.
Экологичность
В противовес потолкам из ПВХ, металлические потолки в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.
Долговечность
Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.
Удобство монтажа
Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.
Готовый комплект
Комплект рассчитан на площадь типового помещения, а его упаковка содержит сразу все необходимые элементы конструкции в требуемом количестве. Подвес не включается в комплект, чтобы покупатель не переплачивал за него, если не требуется отступать от чернового потолка на значительное расстояние (10 см и более). Крепежные элементы приобретаются отдельно в зависимости от типа материала чернового потолка.
Монтаж без подкроя
Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.
Лучший выбор без компромиссов
Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.
Надежность
Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.
Ощутимая экономия
В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.
Элементы системы реечного потолка DIY
Стандартный монтаж реечного потолка DIY
Инструкция по сборке. Шаг 1: Разметка потолка
Отмечаем по периметру на нужном уровне место крепления П-профиля. Отмечаем на потолке точки крепления несущей направляющей. Расстояние между точками крепления (подвесами), не должно превышать 1,2 м.
Шаг 2. Крепление П-профиля
П-профиль крепится по периметру к стене на саморезы на уровне планируемого потолка.
Шаг 3. Выбор крепления
В зависимости от расстояния от чернового потолка до подвесного выбирается один из двух вариантов крепления несущей направляющей к потолку.
Шаг 4. Установки несущих направляющих
Несущие направляющие должны быть установлены строго параллельно друг другу. По горизонтали они выравниваются с помощью уровня и регулировочных пружин (в случае если применяется подвес с пружинами).
Шаг 5. Примыкание несущей направляющей к П-профилю
В местах стыковки П-профилей углы нижней полки П-профиля поджать пассатижами через мягкую прокладку, 1,5 см от края. В местах стыковки П-профиля с несущей направляющей верхнюю полку подрезать и отогнуть в
Шаг 6. Установка реек
Потолочная рейка крепится к несущей направляющей путем защелкивания ее в паз несущей направляющей.
Шаг 7. Порядок установки реек
Монтаж потолочной рейки начинается с одного края. Потолочная рейка заводится по диагонали в два торцевых П-профиля, выравнивается и защелкивается легким нажатием в посадочное место несущей направляющей.
Шаг 8. Расчет установки 2 последних реек
При монтаже последних двух потолочных реек, перед тем как их установить, необходимо замерить расстояние от стены до крайней установленной потолочной рейки. В случае, если это расстояние некратно ширине потолочной
Шаг 9. Подрезка рейки
Произвести разметку линии гиба и линии резки по всей длине потолочной рейки. Расстояние от линии гиба до линии резки 14 мм. После того как вы все отметили, по линии гибки проводим ножом, но не отрезаем. Затем сильно проводим нескольк
Шаг 10. Удаление отреза рейки
Чтобы избежать коробления потолочной рейки, нужно разрезать ножницами на куски 30 см ту ее часть, которая будет отрезана, и, поочередно отгибая куски вверх-вниз, отламывать их.
Шаг 11. Подгиб борта обрезной рейки
Подрезанный край потолочной рейки подгибаем внутрь по заранее отмеченной линии гибки. Это необходимо для того чтобы зафиксировать подрезанную рейку в П-профиле.
Шаг 12. Установка рейки с подрезом
Подрезанная потолочная рейка устанавливается подрезанной стороной к стене.
Шаг 13. Установка последней целой рейки
В последнюю очередь устанавливается завершающая, потолочная рейка. Перед установкой потолочная рейка подрезается с торца на 14 мм (на глубину торцевого профиля). Далее один край потолочной рейки до упора заводится
Шаг 14. Врезка светильников
На потолочной рейке очерчивается окружность, в центре которой делается отверстие. После этого ножницами от центра к краям вырезаются сектора. Далее каждый сектор отгибается и отламывается.
Размеры элементов системы реечного потолка DIY
НАБОР РЕЕК 3Х1,05 М DIY
Реечный потолок состоит из декоративных панелей в виде длинных и относительно узких модулей — реек. Набор реек предназначен для облицовки потолка в помещениях нетиповых размеров и рассчитан на площадь 3,15 м². Приобретается кратно площади помещения по расчету.
Области применения реечных потолков

Упаковка
Клиент комфортно транспортирует покупку самостоятельно благодаря встроенной ручке, малому весу в 7,8 кг и габаритам 2073х215х105 мм. В каждой упаковке для удобства покупателя вложена инструкция по сборке реечного потолка.

Комплектация
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Рейка S150 | 3000×150 | 7 |
Дополнительные элементы (докупаются отдельно)
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Несущая направляющая S01 | 3000 | по расчету |
П-профиль / L-профиль | 3000 / 3000 | по расчету |
Вставка | 3000х25 | по расчету |
Подвес | регулируемая высота | по расчету |
ЭЛЕМЕНТЫ КОМПЛЕКТА РЕЕЧНОГО ПОТОЛКА
Рейка S100/S150
Декоративная панель из алюминия шириной 100 или 150 мм.

Несущая направляющая S01
Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Подвес
Крепеж регулируемой высоты для подвешивания несущей направляющей к черновому потолку. Необходим в случае невозможности крепления несущей направляющей непосредственно к черновому потолку, поэтому не включается в состав комплекта.

П-профиль
Специальный алюминиевый элемент для обрамления реечного потолка по периметру помещения. Фиксирует декоративные панели на одном уровне без перепада высоты потолка, так как расстояние между завальцованными кромками (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) равно высоте вставляемой рейки. Это маскирует обрезной край последней декоративной панели.

L-профиль
Универсальный алюминиевый элемент для обрамления металлического потолка по периметру помещения. Готовые монтажные отверстия позволяют крепить L-профиль без предварительной разметки. Капинос — загнутая кромка горизонтальной полки — маскирует обрезной край последней декоративной панели и придает потолку визуальный объем по периметру помещения. Отгибные лепестки прижимают декоративные панели к капиносу, фиксируя их на одном уровне без перепада высоты потолка.

Вставка S25
Декоративная панель из алюминия шириной 25 мм. Применяется для контрастных цветовых сочетаний с рейкой.

КОНСТРУКЦИЯ РЕЕЧНОГО ПОТОЛКА

Несущая направляющая S01
Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Особенности
У декоративных панелей боковины специальной изогнутой формы в сечении, напоминающие букву S, поэтому такие потолки называются реечными французского S-дизайна.

Декоративные панели фиксируются враспор между гребками несущей направляющей, формируя сплошной бесщелевой потолок в разнообразных комбинациях чередования панелей шириной 25, 100 и 150 мм.

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.
ПЛАНИРОВАНИЕ И РАСЧЕТ РЕЕЧНОГО ПОТОЛКА
Предварительные замеры

Выбор направления монтажа
Относительно плана помещения возможно горизонтальное, вертикальное или диагональное направление монтажа.

С учетом направления монтажа наметьте перпендикулярно декоративным панелям несущие направляющие на плане помещения. Шаг несущих направляющих не превышает 1200 мм, отступ от стен — 300 мм.
Запас на подрез
Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.
Расчет наборов реек
Наименование | Расход на м², шт. |
---|---|
Набор реек «Базис» 3х0,2 м | 1,67 |
Набор реек 2х1,05 м | 0,48 |
Набор реек 2,5х1,05 м | 0,38 |
Набор реек 3х1,05 м | 0,32 |
Расчет элементов конструкции
Наименование | Расход на м², м.п.*** |
---|---|
Рейка S100 (рейка 100 мм = модуль 100 мм) | 10 |
Рейка S150 (рейка 150 мм = модуль 150 мм) | 6,67 |
Рейка S150 (рейка 150 мм + раскладка 25 мм = модуль 175 мм) | 5,71 |
Несущая направляющая S 01 | 1,2 |
П-профиль / L-профиль | по периметру |
Вставка S25 (рейка 150 мм + раскладка 25 мм = модуль 175 мм) | 5,71 |
Подвес | 0,83 |
Влагостойкость
Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.
Пожаробезопасность
В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ (конструкция не поддерживает горение, не деформируется при пожаре). Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для детских учреждений и общественных помещений. В случае ламинации сертифицированы по классу КМ1.
Экологичность
В противовес потолкам из ПВХ, металлические потолки в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.
Долговечность
Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.
Удобство монтажа
Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.
Готовый комплект
Комплект рассчитан на площадь типового помещения, а его упаковка содержит сразу все необходимые элементы конструкции в требуемом количестве. Подвес не включается в комплект, чтобы покупатель не переплачивал за него, если не требуется отступать от чернового потолка на значительное расстояние (10 см и более). Крепежные элементы приобретаются отдельно в зависимости от типа материала чернового потолка.
Монтаж без подкроя
Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.
Лучший выбор без компромиссов
Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.
Надежность
Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.
Ощутимая экономия
В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.
Стандартный монтаж реечного потолка DIY
Элементы системы реечного потолка DIY
Инструкция по сборке. Шаг 1: Разметка потолка
Отмечаем по периметру на нужном уровне место крепления П-профиля. Отмечаем на потолке точки крепления несущей направляющей. Расстояние между точками крепления (подвесами), не должно превышать 1,2 м.
Шаг 2. Крепление П-профиля
П-профиль крепится по периметру к стене на саморезы на уровне планируемого потолка.
Шаг 3. Выбор крепления
В зависимости от расстояния от чернового потолка до подвесного выбирается один из двух вариантов крепления несущей направляющей к потолку.
Шаг 4. Установки несущих направляющих
Несущие направляющие должны быть установлены строго параллельно друг другу. По горизонтали они выравниваются с помощью уровня и регулировочных пружин (в случае если применяется подвес с пружинами).
Шаг 5. Примыкание несущей направляющей к П-профилю
В местах стыковки П-профилей углы нижней полки П-профиля поджать пассатижами через мягкую прокладку, 1,5 см от края. В местах стыковки П-профиля с несущей направляющей верхнюю полку подрезать и отогнуть в
Шаг 6. Установка реек
Потолочная рейка крепится к несущей направляющей путем защелкивания ее в паз несущей направляющей.
Шаг 7. Порядок установки реек
Монтаж потолочной рейки начинается с одного края. Потолочная рейка заводится по диагонали в два торцевых П-профиля, выравнивается и защелкивается легким нажатием в посадочное место несущей направляющей.
Шаг 8. Расчет установки 2 последних реек
При монтаже последних двух потолочных реек, перед тем как их установить, необходимо замерить расстояние от стены до крайней установленной потолочной рейки. В случае, если это расстояние некратно ширине потолочной
Шаг 9. Подрезка рейки
Произвести разметку линии гиба и линии резки по всей длине потолочной рейки. Расстояние от линии гиба до линии резки 14 мм. После того как вы все отметили, по линии гибки проводим ножом, но не отрезаем. Затем сильно проводим нескольк
Шаг 10. Удаление отреза рейки
Чтобы избежать коробления потолочной рейки, нужно разрезать ножницами на куски 30 см ту ее часть, которая будет отрезана, и, поочередно отгибая куски вверх-вниз, отламывать их.
Шаг 11. Подгиб борта обрезной рейки
Подрезанный край потолочной рейки подгибаем внутрь по заранее отмеченной линии гибки. Это необходимо для того чтобы зафиксировать подрезанную рейку в П-профиле.
Шаг 12. Установка рейки с подрезом
Подрезанная потолочная рейка устанавливается подрезанной стороной к стене.
Шаг 13. Установка последней целой рейки
В последнюю очередь устанавливается завершающая, потолочная рейка. Перед установкой потолочная рейка подрезается с торца на 14 мм (на глубину торцевого профиля). Далее один край потолочной рейки до упора заводится
Шаг 14. Врезка светильников
На потолочной рейке очерчивается окружность, в центре которой делается отверстие. После этого ножницами от центра к краям вырезаются сектора. Далее каждый сектор отгибается и отламывается.
Размеры рейки S150
НАБОР РЕЕК 2,5Х1,05 М DIY
Реечный потолок состоит из декоративных панелей в виде длинных и относительно узких модулей — реек. Набор реек предназначен для облицовки потолка в помещениях нетиповых размеров и рассчитан на площадь 2,625 м². Приобретается кратно площади помещения по расчету.
Области применения реечных потолков

Упаковка
Клиент транспортирует покупку самостоятельно благодаря малому весу в 3,8 кг и габаритам 2520х160х60 мм. В каждой упаковке для удобства покупателя вложена инструкция по сборке реечного потолка.

Комплектация
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Рейка S150 | 2500×150 | 7 |
Дополнительные элементы (докупаются отдельно)
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Несущая направляющая S01 | 3000 | по расчету |
П-профиль / L-профиль | 3000 / 3000 | по расчету |
Вставка | 3000х25 | по расчету |
Подвес | регулируемая высота | по расчету |
ЭЛЕМЕНТЫ КОМПЛЕКТА РЕЕЧНОГО ПОТОЛКА
Рейка S100/S150
Декоративная панель из алюминия шириной 100 или 150 мм.

Несущая направляющая S01
Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Подвес
Крепеж регулируемой высоты для подвешивания несущей направляющей к черновому потолку. Необходим в случае невозможности крепления несущей направляющей непосредственно к черновому потолку, поэтому не включается в состав комплекта.

П-профиль
Специальный алюминиевый элемент для обрамления реечного потолка по периметру помещения. Фиксирует декоративные панели на одном уровне без перепада высоты потолка, так как расстояние между завальцованными кромками (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) равно высоте вставляемой рейки. Это маскирует обрезной край последней декоративной панели.

L-профиль
Универсальный алюминиевый элемент для обрамления металлического потолка по периметру помещения. Готовые монтажные отверстия позволяют крепить L-профиль без предварительной разметки. Капинос — загнутая кромка горизонтальной полки — маскирует обрезной край последней декоративной панели и придает потолку визуальный объем по периметру помещения. Отгибные лепестки прижимают декоративные панели к капиносу, фиксируя их на одном уровне без перепада высоты потолка.

Вставка S25
Декоративная панель из алюминия шириной 25 мм. Применяется для контрастных цветовых сочетаний с рейкой.

КОНСТРУКЦИЯ РЕЕЧНОГО ПОТОЛКА

Несущая направляющая S01
Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Особенности
У декоративных панелей боковины специальной изогнутой формы в сечении, напоминающие букву S, поэтому такие потолки называются реечными французского S-дизайна.

Декоративные панели фиксируются враспор между гребками несущей направляющей, формируя сплошной бесщелевой потолок в разнообразных комбинациях чередования панелей шириной 25, 100 и 150 мм.

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.
ПЛАНИРОВАНИЕ И РАСЧЕТ РЕЕЧНОГО ПОТОЛКА
Предварительные замеры

Выбор направления монтажа
Относительно плана помещения возможно горизонтальное, вертикальное или диагональное направление монтажа.

С учетом направления монтажа наметьте перпендикулярно декоративным панелям несущие направляющие на плане помещения. Шаг несущих направляющих не превышает 1200 мм, отступ от стен — 300 мм.
Запас на подрез
Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.
Расчет наборов реек
Наименование | Расход на м², шт. |
---|---|
Набор реек «Базис» 3х0,2 м | 1,67 |
Набор реек 2х1,05 м | 0,48 |
Набор реек 2,5х1,05 м | 0,38 |
Набор реек 3х1,05 м | 0,32 |
Расчет элементов конструкции
Наименование | Расход на м², м.п.*** |
---|---|
Рейка S100 (рейка 100 мм = модуль 100 мм) | 10 |
Рейка S150 (рейка 150 мм = модуль 150 мм) | 6,67 |
Рейка S150 (рейка 150 мм + раскладка 25 мм = модуль 175 мм) | 5,71 |
Несущая направляющая S 01 | 1,2 |
П-профиль / L-профиль | по периметру |
Вставка S25 (рейка 150 мм + раскладка 25 мм = модуль 175 мм) | 5,71 |
Подвес | 0,83 |
Влагостойкость
Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.
Пожаробезопасность
В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ (конструкция не поддерживает горение, не деформируется при пожаре). Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для детских учреждений и общественных помещений. В случае ламинации сертифицированы по классу КМ1.
Экологичность
В противовес потолкам из ПВХ, металлические потолки в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.
Долговечность
Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.
Удобство монтажа
Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.
Готовый комплект
Комплект рассчитан на площадь типового помещения, а его упаковка содержит сразу все необходимые элементы конструкции в требуемом количестве. Подвес не включается в комплект, чтобы покупатель не переплачивал за него, если не требуется отступать от чернового потолка на значительное расстояние (10 см и более). Крепежные элементы приобретаются отдельно в зависимости от типа материала чернового потолка.
Монтаж без подкроя
Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.
Лучший выбор без компромиссов
Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.
Надежность
Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.
Ощутимая экономия
В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.
Универсальность
Комплектация набора, размеры его элементов и комплектующих вставок S25, комбинируемых между собой, разработаны так, что позволяют рассчитать для любого помещения, в том числе нестандартного, необходимое кратное количество наборов с минимальным превышением нужной площади потолка. Это максимально выгодно для рачительного контроля расходов на ремонт.
Размеры рейки S150
НАБОР РЕЕК 2Х1,05 М DIY
Реечный потолок состоит из декоративных панелей в виде длинных и относительно узких модулей — реек. Набор реек предназначен для облицовки потолка в помещениях нетиповых размеров и рассчитан на площадь 2,1 м². Приобретается кратно площади помещения по расчету.
Области применения реечных потолков

Упаковка
Клиент транспортирует покупку самостоятельно благодаря малому весу в 3,2 кг и габаритам 2020х160х60 мм. В каждой упаковке для удобства покупателя вложена инструкция по сборке реечного потолка.

Комплектация
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Рейка S150 | 2000×150 | 7 |
Дополнительные элементы (докупаются отдельно)
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Несущая направляющая S01 | 3000 | по расчету |
П-профиль / L-профиль | 3000 / 3000 | по расчету |
Вставка | 3000х25 | по расчету |
Подвес | регулируемая высота | по расчету |
ЭЛЕМЕНТЫ КОМПЛЕКТА РЕЕЧНОГО ПОТОЛКА
Рейка S100/S150
Декоративная панель из алюминия шириной 100 или 150 мм.

Несущая направляющая S01
Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Подвес
Крепеж регулируемой высоты для подвешивания несущей направляющей к черновому потолку. Необходим в случае невозможности крепления несущей направляющей непосредственно к черновому потолку, поэтому не включается в состав комплекта.

П-профиль
Специальный алюминиевый элемент для обрамления реечного потолка по периметру помещения. Фиксирует декоративные панели на одном уровне без перепада высоты потолка, так как расстояние между завальцованными кромками (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) равно высоте вставляемой рейки. Это маскирует обрезной край последней декоративной панели.

L-профиль
Универсальный алюминиевый элемент для обрамления металлического потолка по периметру помещения. Готовые монтажные отверстия позволяют крепить L-профиль без предварительной разметки. Капинос — загнутая кромка горизонтальной полки — маскирует обрезной край последней декоративной панели и придает потолку визуальный объем по периметру помещения. Отгибные лепестки прижимают декоративные панели к капиносу, фиксируя их на одном уровне без перепада высоты потолка.

Вставка S25
Декоративная панель из алюминия шириной 25 мм. Применяется для контрастных цветовых сочетаний с рейкой.

КОНСТРУКЦИЯ РЕЕЧНОГО ПОТОЛКА

Несущая направляющая S01
Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Особенности
У декоративных панелей боковины специальной изогнутой формы в сечении, напоминающие букву S, поэтому такие потолки называются реечными французского S-дизайна.

Декоративные панели фиксируются враспор между гребками несущей направляющей, формируя сплошной бесщелевой потолок в разнообразных комбинациях чередования панелей шириной 25, 100 и 150 мм.

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.
ПЛАНИРОВАНИЕ И РАСЧЕТ РЕЕЧНОГО ПОТОЛКА
Предварительные замеры

Выбор направления монтажа
Относительно плана помещения возможно горизонтальное, вертикальное или диагональное направление монтажа.

С учетом направления монтажа наметьте перпендикулярно декоративным панелям несущие направляющие на плане помещения. Шаг несущих направляющих не превышает 1200 мм, отступ от стен — 300 мм.
Запас на подрез
Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.
Расчет наборов реек
Наименование | Расход на м², шт. |
---|---|
Набор реек «Базис» 3х0,2 м | 1,67 |
Набор реек 2х1,05 м | 0,48 |
Набор реек 2,5х1,05 м | 0,38 |
Набор реек 3х1,05 м | 0,32 |
Расчет элементов конструкции
Наименование | Расход на м², м.п.*** |
---|---|
Рейка S100 (рейка 100 мм = модуль 100 мм) | 10 |
Рейка S150 (рейка 150 мм = модуль 150 мм) | 6,67 |
Рейка S150 (рейка 150 мм + раскладка 25 мм = модуль 175 мм) | 5,71 |
Несущая направляющая S 01 | 1,2 |
П-профиль / L-профиль | по периметру |
Вставка S25 (рейка 150 мм + раскладка 25 мм = модуль 175 мм) | 5,71 |
Подвес | 0,83 |
Влагостойкость
Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.
Пожаробезопасность
В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ (конструкция не поддерживает горение, не деформируется при пожаре). Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для детских учреждений и общественных помещений. В случае ламинации сертифицированы по классу КМ1.
Экологичность
В противовес потолкам из ПВХ, металлические потолки в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.
Долговечность
Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.
Удобство монтажа
Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.
Готовый комплект
Комплект рассчитан на площадь типового помещения, а его упаковка содержит сразу все необходимые элементы конструкции в требуемом количестве. Подвес не включается в комплект, чтобы покупатель не переплачивал за него, если не требуется отступать от чернового потолка на значительное расстояние (10 см и более). Крепежные элементы приобретаются отдельно в зависимости от типа материала чернового потолка.
Монтаж без подкроя
Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.
Лучший выбор без компромиссов
Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.
Надежность
Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.
Ощутимая экономия
В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.
Универсальность
Комплектация набора, размеры его элементов и комплектующих вставок S25, комбинируемых между собой, разработаны так, что позволяют рассчитать для любого помещения, в том числе нестандартного, необходимое кратное количество наборов с минимальным превышением нужной площади потолка. Это максимально выгодно для рачительного контроля расходов на ремонт.
Размеры рейки S150
НАБОР РЕЕК «БАЗИС» 3Х0,2 М DIY
Реечный потолок состоит из декоративных панелей в виде длинных и относительно узких модулей — реек. Набор реек предназначен для облицовки потолка в помещениях нетиповых размеров и рассчитан на площадь 0,6 м². Приобретается кратно площади помещения по расчету.
Области применения реечных потолков

Упаковка
Клиент транспортирует покупку самостоятельно благодаря малому весу в 0,95 кг и габаритам 3005х105х20 мм. В каждой упаковке для удобства покупателя вложена инструкция по сборке реечного потолка.

Комплектация
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Рейка S100 | 3000×100 | 2 |
Дополнительные элементы (докупаются отдельно)
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Несущая направляющая S01 | 3000 | по расчету |
П-профиль / L-профиль | 3000 / 3000 | по расчету |
Вставка S25 | 3000х25 | по расчету |
Подвес | регулируемая высота | по расчету |
ЭЛЕМЕНТЫ КОМПЛЕКТА РЕЕЧНОГО ПОТОЛКА
Рейка S100/S150
Декоративная панель из алюминия шириной 100 или 150 мм.

Несущая направляющая S01
Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Подвес
Крепеж регулируемой высоты для подвешивания несущей направляющей к черновому потолку. Необходим в случае невозможности крепления несущей направляющей непосредственно к черновому потолку, поэтому не включается в состав комплекта.

П-профиль
Специальный алюминиевый элемент для обрамления реечного потолка по периметру помещения. Фиксирует декоративные панели на одном уровне без перепада высоты потолка, так как расстояние между завальцованными кромками (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) равно высоте вставляемой рейки. Это маскирует обрезной край последней декоративной панели.

L-профиль
Универсальный алюминиевый элемент для обрамления металлического потолка по периметру помещения. Готовые монтажные отверстия позволяют крепить L-профиль без предварительной разметки. Капинос — загнутая кромка горизонтальной полки — маскирует обрезной край последней декоративной панели и придает потолку визуальный объем по периметру помещения. Отгибные лепестки прижимают декоративные панели к капиносу, фиксируя их на одном уровне без перепада высоты потолка.

Вставка S25
Декоративная панель из алюминия шириной 25 мм. Применяется для контрастных цветовых сочетаний с рейкой.

КОНСТРУКЦИЯ РЕЕЧНОГО ПОТОЛКА

Несущая направляющая S01
Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Особенности
У декоративных панелей боковины специальной изогнутой формы в сечении, напоминающие букву S, поэтому такие потолки называются реечными французского S-дизайна.

Декоративные панели фиксируются враспор между гребками несущей направляющей, формируя сплошной бесщелевой потолок в разнообразных комбинациях чередования панелей шириной 25, 100 и 150 мм.

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.
ПЛАНИРОВАНИЕ И РАСЧЕТ РЕЕЧНОГО ПОТОЛКА
Предварительные замеры

Выбор направления монтажа
Относительно плана помещения возможно горизонтальное, вертикальное или диагональное направление монтажа.

С учетом направления монтажа наметьте перпендикулярно декоративным панелям несущие направляющие на плане помещения. Шаг несущих направляющих не превышает 1200 мм, отступ от стен — 300 мм.
Запас на подрез
Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.
Расчет наборов реек
Наименование | Расход на м², шт. |
---|---|
Набор реек «Базис» 3х0,2 м | 1,67 |
Набор реек 2х1,05 м | 0,48 |
Набор реек 2,5х1,05 м | 0,38 |
Набор реек 3х1,05 м | 0,32 |
Расчет элементов конструкции
Наименование | Расход на м², м.п.*** |
---|---|
Рейка S100 (рейка 100 мм = модуль 100 мм) | 10 |
Рейка S150 (рейка 150 мм = модуль 150 мм) | 6,67 |
Рейка S150 (рейка 150 мм + раскладка 25 мм = модуль 175 мм) | 5,71 |
Несущая направляющая S 01 | 1,2 |
П-профиль / L-профиль | по периметру |
Вставка S25 (рейка 150 мм + раскладка 25 мм = модуль 175 мм) | 5,71 |
Подвес | 0,83 |
Влагостойкость
Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.
Пожаробезопасность
В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ (конструкция не поддерживает горение, не деформируется при пожаре). Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для детских учреждений и общественных помещений. В случае ламинации сертифицированы по классу КМ1.
Экологичность
В противовес потолкам из ПВХ, металлические потолки в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.
Долговечность
Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.
Удобство монтажа
Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.
Готовый комплект
Комплект рассчитан на площадь типового помещения, а его упаковка содержит сразу все необходимые элементы конструкции в требуемом количестве. Подвес не включается в комплект, чтобы покупатель не переплачивал за него, если не требуется отступать от чернового потолка на значительное расстояние (10 см и более). Крепежные элементы приобретаются отдельно в зависимости от типа материала чернового потолка.
Монтаж без подкроя
Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.
Лучший выбор без компромиссов
Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.
Надежность
Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.
Ощутимая экономия
В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.
Универсальность
Комплектация набора, размеры его элементов и комплектующих вставок S25, комбинируемых между собой, разработаны так, что позволяют рассчитать для любого помещения, в том числе нестандартного, необходимое кратное количество наборов с минимальным превышением нужной площади потолка. Это максимально выгодно для рачительного контроля расходов на ремонт.
Размеры рейки S100
НЕСУЩАЯ НАПРАВЛЯЮЩАЯ S01 ДЛЯ РЕЕЧНОГО ПОТОЛКА DIY
Несущая направляющая S01 — профиль из оцинкованной стали, оснащенный специальными выступами (гребками), предназначенными для фиксации реек. Является несущей конструкцией обрешетки потолка. Другое название — стрингер. Благодаря специальным замкам направляющей, размещенным с шагом 25 мм, которому кратны типоразмеры рейки, рейки можно комбинировать в любом порядке без зазоров, либо располагать их с промежутками, кратными 25 мм.

Комплектация
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Рейка S100 | 3000×100 | 2 |

ПЛАНИРОВАНИЕ И РАСЧЕТ РЕЕЧНОГО ПОТОЛКА
Предварительные замеры

Выбор направления монтажа
Относительно плана помещения возможно горизонтальное, вертикальное или диагональное направление монтажа.

С учетом направления монтажа наметьте перпендикулярно декоративным панелям несущие направляющие на плане помещения. Шаг несущих направляющих не превышает 1200 мм, отступ от стен — 300 мм.
Расчет
Наименование | Расход на м², м.п.* |
---|---|
Несущая направляющая S 01 | 1,2 |
* Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.
Запас на подрез
Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.
Влагостойкость
Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.
Пожаробезопасность
В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ (конструкция не поддерживает горение, не деформируется при пожаре). Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для детских учреждений и общественных помещений. В случае ламинации сертифицированы по классу КМ1.
Экологичность
В противовес потолкам из ПВХ, металлические потолки в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.
Долговечность
Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.
Удобство монтажа
Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.
Готовый комплект
Комплект рассчитан на площадь типового помещения, а его упаковка содержит сразу все необходимые элементы конструкции в требуемом количестве. Подвес не включается в комплект, чтобы покупатель не переплачивал за него, если не требуется отступать от чернового потолка на значительное расстояние (10 см и более). Крепежные элементы приобретаются отдельно в зависимости от типа материала чернового потолка.
Монтаж без подкроя
Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.
Лучший выбор без компромиссов
Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.
Надежность
Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.
Ощутимая экономия
В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.
Универсальность
Комплектация набора, размеры его элементов и комплектующих вставок S25, комбинируемых между собой, разработаны так, что позволяют рассчитать для любого помещения, в том числе нестандартного, необходимое кратное количество наборов с минимальным превышением нужной площади потолка. Это максимально выгодно для рачительного контроля расходов на ремонт.
Элементы системы реечного потолка DIY
Стандартный монтаж реечного потолка DIY
Размеры несущей направляющей S01
НАБОР ВСТАВОК S25
Межреечная вставка S25 представляет собой алюминиевую рейку S-образного дизайна шириной 25 мм и предназначена для декорирования и контрастных цветовых сочетаний с рейками S100 и S150. Другое название — раскладка.

Комплектация
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Вставка S25 | 3000х25 | 2 |

ПЛАНИРОВАНИЕ И РАСЧЕТ РЕЕЧНОГО ПОТОЛКА
Предварительные замеры

Выбор направления монтажа
Относительно плана помещения возможно горизонтальное, вертикальное или диагональное направление монтажа.

С учетом направления монтажа наметьте перпендикулярно декоративным панелям несущие направляющие на плане помещения. Шаг несущих направляющих не превышает 1200 мм, отступ от стен — 300 мм.
Расчет
Наименование | Расход на м², м.п.* |
---|---|
Вставка S25 (рейка 150 мм + раскладка 25 мм = модуль 175 мм) | 5,71 |
* Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.
Запас на подрез
Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.
Влагостойкость
Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.
Пожаробезопасность
В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ (конструкция не поддерживает горение, не деформируется при пожаре). Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для детских учреждений и общественных помещений. В случае ламинации сертифицированы по классу КМ1.
Экологичность
В противовес потолкам из ПВХ, металлические потолки в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.
Долговечность
Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.
Удобство монтажа
Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.
Готовый комплект
Комплект рассчитан на площадь типового помещения, а его упаковка содержит сразу все необходимые элементы конструкции в требуемом количестве. Подвес не включается в комплект, чтобы покупатель не переплачивал за него, если не требуется отступать от чернового потолка на значительное расстояние (10 см и более). Крепежные элементы приобретаются отдельно в зависимости от типа материала чернового потолка.
Монтаж без подкроя
Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.
Лучший выбор без компромиссов
Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.
Надежность
Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.
Ощутимая экономия
В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.
Универсальность
Комплектация набора, размеры его элементов и комплектующих вставок S25, комбинируемых между собой, разработаны так, что позволяют рассчитать для любого помещения, в том числе нестандартного, необходимое кратное количество наборов с минимальным превышением нужной площади потолка. Это максимально выгодно для рачительного контроля расходов на ремонт.
Элементы системы реечного потолка DIY
Стандартный монтаж реечного потолка DIY
Размеры рейки S25
НАБОР L-ПРОФИЛЕЙ ДЛЯ ПЕРИМЕТРА РЕЕЧНОГО ПОТОЛКА DIY
L-профиль — универсальный алюминиевый элемент для обрамления металлического потолка по периметру помещения. Готовые монтажные отверстия позволяют крепить L-профиль без предварительной разметки. Капинос — загнутая кромка горизонтальной полки — маскирует обрезной край последней декоративной панели и придает потолку визуальный объем по периметру помещения. Отгибные лепестки прижимают декоративные панели к капиносу, фиксируя их на одном уровне без перепада высоты потолка.

Комплектация
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
L-профиль | 3000х25х25 | 2 |

ПЛАНИРОВАНИЕ И РАСЧЕТ РЕЕЧНОГО ПОТОЛКА
Предварительные замеры

Выбор направления монтажа
Относительно плана помещения возможно горизонтальное, вертикальное или диагональное направление монтажа.

С учетом направления монтажа наметьте перпендикулярно декоративным панелям несущие направляющие на плане помещения. Шаг несущих направляющих не превышает 1200 мм, отступ от стен — 300 мм.
Расчет
Наименование | Расход на м², м.п.* |
---|---|
L-профиль | по периметру |
* Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.
Запас на подрез
Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.
Влагостойкость
Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.
Пожаробезопасность
В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ (конструкция не поддерживает горение, не деформируется при пожаре). Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для детских учреждений и общественных помещений. В случае ламинации сертифицированы по классу КМ1.
Экологичность
В противовес потолкам из ПВХ, металлические потолки в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.
Долговечность
Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.
Удобство монтажа
Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.
Готовый комплект
Комплект рассчитан на площадь типового помещения, а его упаковка содержит сразу все необходимые элементы конструкции в требуемом количестве. Подвес не включается в комплект, чтобы покупатель не переплачивал за него, если не требуется отступать от чернового потолка на значительное расстояние (10 см и более). Крепежные элементы приобретаются отдельно в зависимости от типа материала чернового потолка.
Монтаж без подкроя
Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.
Лучший выбор без компромиссов
Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.
Надежность
Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.
Ощутимая экономия
В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.
Универсальность
Комплектация набора, размеры его элементов и комплектующих вставок S25, комбинируемых между собой, разработаны так, что позволяют рассчитать для любого помещения, в том числе нестандартного, необходимое кратное количество наборов с минимальным превышением нужной площади потолка. Это максимально выгодно для рачительного контроля расходов на ремонт.
Элементы системы реечного потолка DIY
Стандартный монтаж реечного потолка DIY
Размеры L-профиля
П-ПРОФИЛЬ ДЛЯ ПЕРИМЕТРА РЕЕЧНОГО ПОТОЛКА DIY
П-профиль — специальный алюминиевый элемент для обрамления реечного потолка по периметру помещения. Фиксирует декоративные панели на одном уровне без перепада высоты потолка, так как расстояние между завальцованными кромками (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) равно высоте вставляемой рейки. Это маскирует обрезной край последней декоративной панели.

Комплектация
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
П-профиль | 3000х14х14 | 1 |

ПЛАНИРОВАНИЕ И РАСЧЕТ РЕЕЧНОГО ПОТОЛКА
Предварительные замеры

Выбор направления монтажа
Относительно плана помещения возможно горизонтальное, вертикальное или диагональное направление монтажа.

С учетом направления монтажа наметьте перпендикулярно декоративным панелям несущие направляющие на плане помещения. Шаг несущих направляющих не превышает 1200 мм, отступ от стен — 300 мм.
Расчет
Наименование | Расход на м², м.п.* |
---|---|
П-профиль | по периметру |
* Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.
Запас на подрез
Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.
Влагостойкость
Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.
Пожаробезопасность
В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ (конструкция не поддерживает горение, не деформируется при пожаре). Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для детских учреждений и общественных помещений. В случае ламинации сертифицированы по классу КМ1.
Экологичность
В противовес потолкам из ПВХ, металлические потолки в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.
Долговечность
Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.
Удобство монтажа
Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.
Готовый комплект
Комплект рассчитан на площадь типового помещения, а его упаковка содержит сразу все необходимые элементы конструкции в требуемом количестве. Подвес не включается в комплект, чтобы покупатель не переплачивал за него, если не требуется отступать от чернового потолка на значительное расстояние (10 см и более). Крепежные элементы приобретаются отдельно в зависимости от типа материала чернового потолка.
Монтаж без подкроя
Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.
Лучший выбор без компромиссов
Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.
Надежность
Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.
Ощутимая экономия
В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.
Универсальность
Комплектация набора, размеры его элементов и комплектующих вставок S25, комбинируемых между собой, разработаны так, что позволяют рассчитать для любого помещения, в том числе нестандартного, необходимое кратное количество наборов с минимальным превышением нужной площади потолка. Это максимально выгодно для рачительного контроля расходов на ремонт.
Элементы системы реечного потолка DIY
Стандартный монтаж реечного потолка DIY
Размеры П-профиля
КАССЕТНЫЕ ПОТОЛКИ DIY
Кассетный потолок состоит из декоративных панелей в виде квадратных 300х300 мм — кассет. Наборы предназначены для облицовки потолка в помещениях как типовых, так и нетиповых размеров и рассчитаны на площадь 0,9 м². Приобретаются кратно площади помещения по расчету
Упаковка
Клиент транспортирует покупку самостоятельно благодаря малому весу в 1,6 кг и габаритам 340х340х120 мм.

Комплектация
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Кассета | 300×300 | 10 |
Мини-подвес | 90х45 | 3 |
Дополнительные элементы (докупаются отдельно)
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Несущая направляющая S02 | 3000 | по расчету |
L-профиль | 3000 | по расчету |
Подвес | регулируемая высота | по расчету |
ЭЛЕМЕНТЫ КАССЕТНОГО ПОТОЛКА
Касета
Декоративная панель из алюминия размером 300х300 мм.

Несущая направляющая S02
Деталь из оцинкованной стали со специальными пазом для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

L-профиль
Универсальный алюминиевый элемент для обрамления металлического потолка по периметру помещения. Готовые монтажные отверстия позволяют крепить L-профиль без предварительной разметки. Капинос — загнутая кромка горизонтальной полки — маскирует обрезной край последней декоративной панели и придает потолку визуальный объем по периметру помещения. Отгибные лепестки прижимают декоративные панели к капиносу, фиксируя их на одном уровне без перепада высоты потолка.

Мини-подвес
Специальный элемент из оцинкованной стали для крепления несущей направляющей S 02 непосредственно к черновому потолку через монтажные отверстия. Если необходимо разместить металлический потолок ниже коммуникаций, то для крепления к черновому потолку применяется подвес, спица которого продевается в нижнее монтажное отверстие мини-подвеса.

КОНСТРУКЦИЯ КАССЕТНОГО ПОТОЛКА

ПЛАНИРОВАНИЕ И РАСЧЕТ КАССЕТНОГО ПОТОЛКА
Предварительные размеры

Выбор направления несущих направляющих
Относительно плана помещения возможно горизонтальное или вертикальное направление несущих направляющих.
С учетом направления монтажа наметьте несущие направляющие на плане помещения. Шаг несущих направляющих равен 300 мм, шаг мини-подвесов / подвесов — не более 1200 мм, отступ от стен — не более 300 мм.
Расчет наборов кассет
Наименование | Расход на м², шт. |
---|---|
Набор кассет 300х300 мм (10 шт.) | 1,11 |
Мини-подвес (1 шт.) | 2,78 |
Расчет элементов конструкции
Наименование | Расход на м² |
---|---|
Несущая направляющая S 02 | 3,33 м.п.*** |
L-профиль | по периметру |
Подвес | 2,78 шт. |
*** Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.
Особенности
Боковины декоративной панели соединены без зазоров, что защищает помещение в случае протечки. Для устранения воды достаточно демонтировать кассету и насухо протереть изнутри после слива воды.

Данный кассетный потолок относится к закрытой системе, так как несущая направляющая полностью скрыта декоративными панелями. В сравнении с кассетными потолками открытой системы (на Т-профиле), конструкция позволяет минимизировать количество стыков, сделать их малозаметными, а потолок — визуально монолитным. Кроме того, стыки дополнительно маскируются за счет рисунка декоративного покрытия кассет.

Каждая боковина декоративной панели имеет по две специальных выштамповки для надежного крепления в паз несущей направляющей S02. Поэтому конструкция выдерживает повышенную ветровую нагрузку, в отличие от потолка на Т-профиле.

При этом минимальная толщина потолка при креплении несущей направляющей к черновому потолку равна 32 мм, а при креплении через монтажные отверстия мини-подвеса — 45 мм.

Запас на подрез
Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.
Влагостойкость
Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.
Пожаробезопасность
В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ (конструкция не поддерживает горение, не деформируется при пожаре). Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для детских учреждений и общественных помещений. В случае ламинации сертифицированы по классу КМ1.
Экологичность
В противовес потолкам из ПВХ, металлические потолки в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.
Долговечность
Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.
Удобство монтажа
Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.
Защита от протечек
В случае локальных протечек в запотолочном пространстве жидкость не просачивается внутрь помещения из-за конструктивных особенностей металлического потолка, и позднее может быть удалена при локальном демонтаже одной или нескольких кассет с последующим возвращением на место после вытирания насухо внутренней поверхности кассеты, чтобы предотвратить излишнюю влажность за подвесным потолком.
Дизайн и комбинаторность
В системе можно комбинировать больше 10 вариантов из цветовой палитры, включая как неоднотонные плоские изображения, так и 3D-рельеф, что позволит найти индивидуальное и неповторимое решение для каждого помещения.
Лучший выбор без компромиссов
Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.
Надежность
Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.
Встраиваемые модульные светильники
Специально для данного потолка разработаны светодиодные светильники, соответствующие типоразмеру кассет, которые не требуется врезать в кассеты, что ускоряет монтаж.
Элементы системы кассетного потолка DIY
Монтаж кассетного потолка на стандартной конструкции
Монтаж кассетного потолка на компактной конструкции
Монтаж кассетного потолка на усиленной конструкции
Монтаж кассетного потолка DIY
Инструкция по монтажу кассетного потолка DIY
Размеры кассет DIY
НЕСУЩАЯ НАПРАВЛЯЮЩАЯ S02 ДЛЯ КАССЕТНОГО ПОТОЛКА DIY
Несущая направляющая S 02 — деталь из оцинкованной стали со специальными пазом для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Комплектация
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Несущая направляющая S02 | 3000 | 1 |
Мини-подвес | 90х45 | 3 |

ПЛАНИРОВАНИЕ И РАСЧЕТ КАССЕТНОГО ПОТОЛКА
Предварительные замеры

Выбор направления монтажа
Относительно плана помещения возможно горизонтальное или вертикальное направление несущих направляющих.
С учетом направления монтажа наметьте несущие направляющие на плане помещения. Шаг несущих направляющих равен 300 мм, шаг мини-подвесов / подвесов — не более 1200 мм, отступ от стен — не более 300 мм.
Расчет
Наименование | Расход на м² |
---|---|
Несущая направляющая S 02 | 3,33 м.п.* |
* Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.
Запас на подрез
Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.
Влагостойкость
Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.
Пожаробезопасность
В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ (конструкция не поддерживает горение, не деформируется при пожаре). Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для детских учреждений и общественных помещений. В случае ламинации сертифицированы по классу КМ1.
Экологичность
В противовес потолкам из ПВХ, металлические потолки в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.
Долговечность
Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.
Удобство монтажа
Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.
Защита от протечек
В случае локальных протечек в запотолочном пространстве жидкость не просачивается внутрь помещения из-за конструктивных особенностей металлического потолка, и позднее может быть удалена при локальном демонтаже одной или нескольких кассет с последующим возвращением на место после вытирания насухо внутренней поверхности кассеты, чтобы предотвратить излишнюю влажность за подвесным потолком.
Дизайн и комбинаторность
В системе можно комбинировать больше 10 вариантов из цветовой палитры, включая как неоднотонные плоские изображения, так и 3D-рельеф, что позволит найти индивидуальное и неповторимое решение для каждого помещения.
Лучший выбор без компромиссов
Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.
Надежность
Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.
Встраиваемые модульные светильники
Специально для данного потолка разработаны светодиодные светильники, соответствующие типоразмеру кассет, которые не требуется врезать в кассеты, что ускоряет монтаж.
Элементы системы кассетного потолка DIY
Монтаж кассетного потолка на стандартной конструкции
Монтаж кассетного потолка на компактной конструкции
Монтаж кассетного потолка на усиленной конструкции
Размеры несущей направляющей S02
НАБОР L-ПРОФИЛЕЙ ДЛЯ ПЕРИМЕТРА КАССЕТНОГО ПОТОЛКА DIY
L-профиль — универсальный алюминиевый элемент для обрамления металлического потолка по периметру помещения. Готовые монтажные отверстия позволяют крепить L-профиль без предварительной разметки. Капинос — загнутая кромка горизонтальной полки — маскирует обрезной край последней декоративной панели и придает потолку визуальный объем по периметру помещения. Отгибные лепестки прижимают декоративные панели к капиносу, фиксируя их на одном уровне без перепада высоты потолка.

Комплектация
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
L-профиль | 3000х25х25 | 2 |

ПЛАНИРОВАНИЕ И РАСЧЕТ РЕЕЧНОГО ПОТОЛКА
Предварительные замеры

Выбор направления монтажа
Относительно плана помещения возможно горизонтальное, вертикальное или диагональное направление монтажа.

С учетом направления монтажа наметьте перпендикулярно декоративным панелям несущие направляющие на плане помещения. Шаг несущих направляющих не превышает 1200 мм, отступ от стен — 300 мм.
Расчет
Наименование | Расход на м², м.п.* |
---|---|
L-профиль | по периметру |
* Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.
Запас на подрез
Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.
Влагостойкость
Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.
Пожаробезопасность
В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ (конструкция не поддерживает горение, не деформируется при пожаре). Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для детских учреждений и общественных помещений. В случае ламинации сертифицированы по классу КМ1.
Экологичность
В противовес потолкам из ПВХ, металлические потолки в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.
Долговечность
Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.
Удобство монтажа
Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.
Готовый комплект
Комплект рассчитан на площадь типового помещения, а его упаковка содержит сразу все необходимые элементы конструкции в требуемом количестве. Подвес не включается в комплект, чтобы покупатель не переплачивал за него, если не требуется отступать от чернового потолка на значительное расстояние (10 см и более). Крепежные элементы приобретаются отдельно в зависимости от типа материала чернового потолка.
Монтаж без подкроя
Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.
Лучший выбор без компромиссов
Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.
Надежность
Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.
Ощутимая экономия
В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.
Универсальность
Комплектация набора, размеры его элементов и комплектующих вставок S25, комбинируемых между собой, разработаны так, что позволяют рассчитать для любого помещения, в том числе нестандартного, необходимое кратное количество наборов с минимальным превышением нужной площади потолка. Это максимально выгодно для рачительного контроля расходов на ремонт.
Элементы системы кассетного потолка DIY
Монтаж кассетного потолка на стандартной конструкции
Размеры L-профиля
НАБОР ГРИЛЬЯТО «КЛАССИК» 100Х100Х40 ММ DIY
Потолок грильято (от итальянского grigliato — решетка) CLASSIC состоит из взаимно перпендикулярных U-образных алюминиевых профилей, образующих решетку 600х600 мм, и несущих направляющих из аналогичных профилей с унифицированным сечением 10х40 мм. Такая конструкция формирует визуально цельный, непрерывный и ритмичный потолок без заметных стыков, и в то же время потолок выглядит ажурным и легким за счет воздушных ячеек между профилями, называемыми растром. Площадь покрытия составляет 11,52 м².
Области применения потолков грильято
Продуманная комплектация набора позволяет быстро и удобно произвести монтаж на небольших площадях, а надежная упаковка позволяет комфортно транспортировать покупку благодаря весу в 16 кг и габаритам 2415х225х115 мм. В каждой упаковке для удобства покупателя вложена инструкция по сборке потолка грильято.

Упаковка
Продуманная комплектация набора позволяет быстро и удобно произвести монтаж на небольших площадях, а надежная упаковка позволяет комфортно транспортировать покупку благодаря весу в 16 кг и габаритам 2415х225х115 мм. В каждой упаковке для удобства покупателя вложена инструкция по сборке потолка грильято.

Комплектация
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
Элемент D1 «мама» | 600 | 160 |
Элемент D2 «папа» | 600 | 160 |
Направляющая D3 | 600 | 16 |
Направляющая D4 | 1200 | 20 |
Направляющая D5 | 2400 | 5 |
Соединительный элемент | 5 |
Дополнительные элементы (докупаются отдельно)
Наименование | Размеры, мм | Количество, шт. |
---|---|---|
L-профиль / Угол 19х19 | 3000 | по расчету |
Подвес | регулируемая высота | по расчету |
ЭЛЕМЕНТЫ КАССЕТНОГО ПОТОЛКА
Направляющая D5
U-образный алюминиевый профиль сечением 10х40 мм и длиной 2400 мм, который крепится на подвесы.Имеет прорези в верхней части для крепления направляющих и решеток в соответствии с шагом ячейки, отверстия для соединения направляющих по длине и отверстия для подвесов.

Направляющая D4/D3
U-образные алюминиевые профили сечением 10х40 мм и длиной 1200 мм и 600 мм соответственно, которые закрепляются на направляющей D5, образуя проемы 600х600 мм. Имеют прорези в верхней части для крепления решеток в соответствии с шагом ячейки.

Элемент D1 «мама»
U-образный алюминиевый профиль сечением 10х40 мм и длиной 600 мм, формирующий решетку грильято. Имеют прорези в верхней части для соединения с элементами D2 «папа» в соответствии с шагом ячейки.

Элемент D2 «папа»
U-образный алюминиевый профиль сечением 10х40 мм и длиной 600 мм, формирующий решетку грильято. Имеют прорези в нижней части для посадки на элементы D1 «мама» в соответствии с шагом ячейки.

Соединительный элемент
Специальный элемент из оцинкованной стали для надежного соединения направляющих D5 по длине. Его выступающие детали фиксируются в отверстиях направляющих D5.

Угол 19х19
Алюминиевый элемент для обрамления потолка по периметру помещения. Завальцованный край (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) маскирует обрезной край обрезаемых профилей решеток.

L-профиль
Универсальный алюминиевый элемент для обрамления металлического потолка по периметру помещения. Готовые монтажные отверстия позволяют крепить L-профиль без предварительной разметки. Капинос — загнутая кромка горизонтальной полки — маскирует обрезной край последней декоративной панели и придает потолку визуальный объем по периметру помещения. Отгибные лепестки прижимают декоративные панели к капиносу, фиксируя их на одном уровне без перепада высоты потолка.

Подвес
Крепеж регулируемой высоты для подвешивания несущей направляющей к черновому потолку. Необходим в случае невозможности крепления несущей направляющей непосредственно к черновому потолку.

КОНСТРУКЦИЯ ПОТОЛКА ГРИЛЬЯТО

ПЛАНИРОВАНИЕ И РАСЧЕТ КАССЕТНОГО ПОТОЛКА
Предварительные размеры

Расчет наборов грильято
Наименование | Расход на м², шт. |
---|---|
Набор грильято Classic 100х100х40 | 0,09 |
Выбор положения направляющих D5
Определение направления осей направляющих D5 (L=2400 мм) производится или вдоль наиболее длинной из стен или параллельно наиболее качественной (ровной) стене. Оптимальным вариантом монтажа будет установка направляющих D5 параллельно стене, длина которой дает наименьший остаток при делении на 2,4 м. Таким образом обрезь направляющих будет сведена к минимуму
Особенности
Замковое соединение профилей решетки друг с другом и с несущей направляющей гарантирует надежность и жесткость конструкции даже в случае ощутимой ветровой нагрузки. Профессиональная команда монтажников с высокой скоростью собирает грильято CLASSIC на больших площадях.
Ячеистая структура потолка также позволяет скрывать инженерно-технические коммуникации, размещать элементы системы пожаротушения (спринклеры) без нарушения визуальной монолитности потолка и инспектировать состояние оборудования в запотолочном пространстве без демонтажа.
Ячеистая структура потолка не препятствует движению воздушных потоков и может скрывать расположенное за потолком вентиляционное оборудование, не нарушая визуальную целостность и монолитность конструкции потолка.
Производим грильято с минимальными зазорами благодаря минимальным допускам на производственном оборудовании. Это позволяет более точно совмещать все элементы системы при монтаже, а потолок в результате имеет более аккуратный вид.
Расчет элементов конструкции
Наименование | Расход на м² |
---|---|
L-профиль / Угол 19х19 | по периметру |
Подвес | 2,78 шт. |
*** Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.
Запас на подрез
Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.
Влагостойкость
Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.
Пожаробезопасность
В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ (конструкция не поддерживает горение, не деформируется при пожаре). Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для детских учреждений и общественных помещений. В случае ламинации сертифицированы по классу КМ1.
Экологичность
В противовес потолкам из ПВХ, металлические потолки в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.
Долговечность
Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.
Быстрый монтаж
Модульный характер элементов системы минимизирует необходимость контроля геометрии металлических потолков, что ускоряет монтаж. Профессиональная команда монтажников с высокой скоростью собирает грильято на больших площадях.
Минимальные зазоры
Производим грильято с минимальными зазорами благодаря минимальным допускам на производственном оборудовании. Это позволяет более точно совмещать все элементы системы при монтаже, а потолок в результате имеет более аккуратный вид.
Лучший выбор без компромиссов
Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.
Надежность
Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.
Вентиляция
Ячеистая структура потолка не препятствует движению воздушных потоков и может скрывать расположенное за потолком вентиляционное оборудование, не нарушая визуальную целостность и монолитность конструкции потолка.

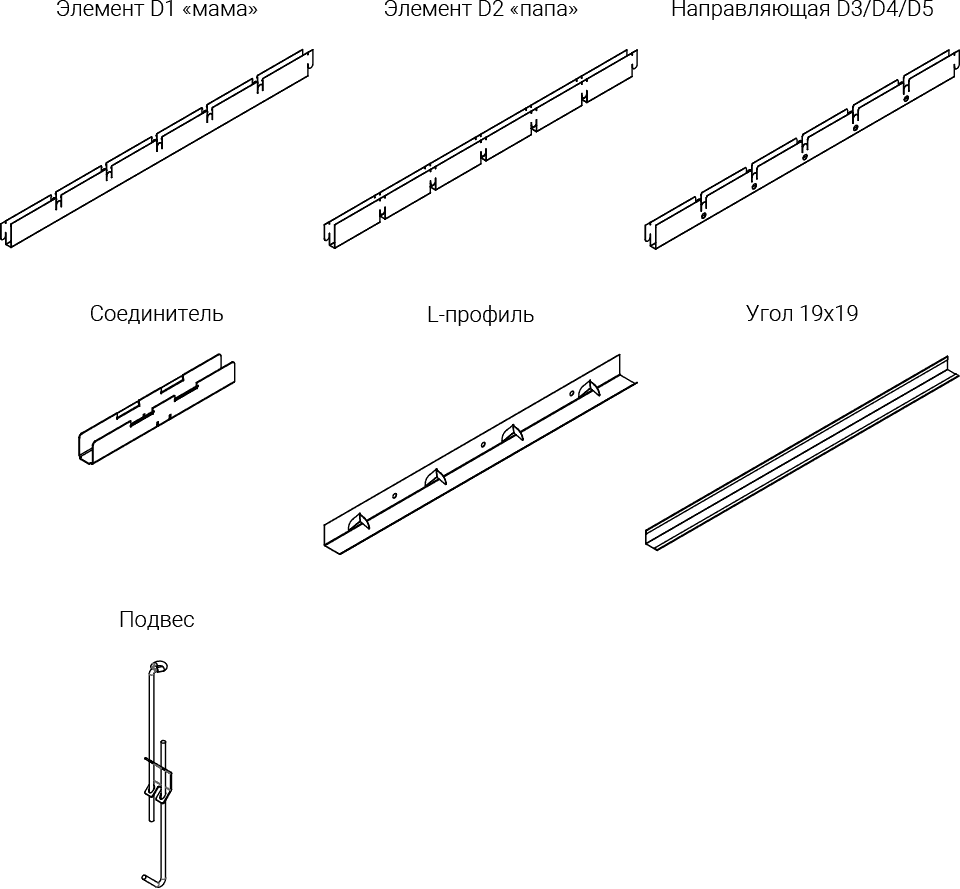

Элементы системы потолка грильято «Классик»
Монтаж направляющих грильято «Классик»
Монтаж решеток грильято «Классик»
Монтаж решеток грильято Classic
Монтаж потолка грильято Classic DIY
Инструкция по монтажу грильято
Размеры элементов потолка грильято «Классик»
Решетка грильято с ячейкой 100х100 мм
